在教育、体育、安防、交通、医疗等领域中，实时人体关键点检测应用发挥着至关重要的作用，比如在体育训练时，实时人体关键点检测可以精确、实时地捕捉运动员的动作，从而进行动作分析和优化；在安防应用场景中，实时人体关键点检测应用可以用来识别异常行为或特定姿态，以达到场景安全防控的目的。

那么，什么是实时人体关键点检测？

简单来说，它是一种计算机视觉技术，它能够在图像或视频中实时地自动识别并标注出人体的关键部位，如关节点、头部等。

实时人体关键点检测在边缘计算领域的应用非常重要和广泛，今天我们来介绍：

如何在www.js3556.com科技EA500I边缘计算盒子上使用昇腾Mind SDK来实现实时人体关键点检测。

案例概述

该项目使用MindX SDK开发端到端人体关键点识别的参考设计，实现对视频中的人体进行关键点识别的功能

案例说明

本案例参考华为昇腾Mind SDK 实时人体关键点检测，底层原理逻辑请参考<原文链接>：

https://www.hiascend.com/zh/marketplace/mindx-sdk/case-studies/063ad971-db03-42d0-bfb4-4e332522f25f

前置条件

一、环境安装

注意：

• 以下操作以普通用户HwHiAiUser安装CANN包为例说明，推荐使用root用户进行操作，如果是root用户，请将安装准备中所有的${HOME}修改为/usr/local。

• 推荐按照本文档路径进行操作，如安装在自定义路径可能会导致环境冲突等问题


①配置相关环境

# 以安装用户在任意目录下执行以下命令，打开.bashrc文件。

vi ~/.bashrc

# 在文件最后一行后面添加如下内容。

source ${HOME}/Ascend/ascend-toolkit/set_env.sh

source /home/work/MindX_SDK/mxVision-5.0.RC3/set_env.sh

export CPU_ARCH=`arch`

export THIRDPART_PATH=${HOME}/Ascend/thirdpart/${CPU_ARCH}  #代码编译时链接samples所依赖的相关库文件

export LD_LIBRARY_PATH=${THIRDPART_PATH}/lib:$LD_LIBRARY_PATH  #运行时链接库文件

export INSTALL_DIR=${HOME}/Ascend/ascend-toolkit/latest #CANN软件安装后的文件存储路径，根据安装目录自行修改

export DDK_PATH=${HOME}/Ascend/ascend-toolkit/latest #声明CANN环境

export NPU_HOST_LIB=${DDK_PATH}/runtime/lib64/stub #声明CANN环境

# 执行命令保存文件并退出。

:wq!

# 执行命令使其立即生效。

source ~/.bashrc

# 创建samples相关依赖文件夹

mkdir -p ${THIRDPART_PATH}

# 下载源码并安装git

cd ${HOME}

sudo apt-get install git

git clone https://gitee.com/ascend/samples.git

# 拷贝公共文件到samples相关依赖路径中

cp -r ${HOME}/samples/common ${THIRDPART_PATH}

# 拷贝media_mini等so文件以及相关头文件

mkdir -p ${INSTALL_DIR}/driver

cp /usr/lib64/libmedia_mini.so ${INSTALL_DIR}/driver/ #如路径中没有相关so文件，可跳过该命令

cp /usr/lib64/libslog.so ${INSTALL_DIR}/driver/

cp /usr/lib64/libc_sec.so ${INSTALL_DIR}/driver/

cp /usr/lib64/libmmpa.so ${INSTALL_DIR}/driver/

cp /usr/local/Ascend/include/peripheral_api.h ${INSTALL_DIR}/driver/ #如路径中没有相关头文件，可跳过该命令

# 下载案例源码并安装git

cd ${HOME}

git clone https://gitee.com/ascend/mindxsdk-referenceapps.git

②安装x264插件

# 下载x264

cd ${HOME}

git clone https://code.videolan.org/videolan/x264.git

cd x264

# 安装x264

./configure --enable-shared --disable-asm

make

sudo make install

sudo cp /usr/local/lib/libx264.so.164 /lib

③安装部署ffmpeg

# 下载ffmpeg

cd ${HOME}

wget http://www.ffmpeg.org/releases/ffmpeg-4.1.3.tar.gz --no-check-certificate

tar -zxvf ffmpeg-4.1.3.tar.gz

cd ffmpeg-4.1.3

# 安装ffmpeg

./configure --enable-shared --enable-pic --enable-static --disable-x86asm --enable-libx264 --enable-gpl --prefix=${THIRDPART_PATH} #此步骤报错可参考FAQ

make -j8

make install

# 添加环境变量

vi ~/.bashrc

# 在文件最后一行后面添加如下内容。

export PATH=${HOME}/Ascend/thirdpart/aarch64/bin:$PATH

# 执行命令保存文件并退出。

:wq!

# 执行命令使其立即生效。

source ~/.bashrc

④安装live555

# 下载相应版本的live555软件包，该版本测试可用，部分版本的软件包会有代码编译的报错

cd ${HOME}

wget http://www.live555.com/liveMedia/public/live.xxxx.xx.xx.tar.gz(请根据实际版本下载)

tar -zxvf live.xxxx.xx.xx.tar.gz

cd live/

# 修改config.linux

vi config.linux

找到：CPLUSPLUS_FLAGS =       $(COMPILE_OPTS) -Wall -DBSD=1

替换为：CPLUSPLUS_FLAGS =       $(COMPILE_OPTS) -Wall -DBSD=1 -std=c++2a

# 执行命令保存文件并退出。

:wq!

# 配置视频循环推流，按照以下提示修改文件可以使自主搭建的rtsp循环推流，如果不作更改，则为有限的视频流

cd ./liveMedia/

vi ByteStreamFileSource.cpp

# 在liveMedia库下的ByteStreamFileSource.cpp文件中的95行,找到：

void ByteStreamFileSource::doGetNextFrame() {

if (feof(fFid) || ferror(fFid) || (fLimitNumBytesToStream && fNumBytesToStream == 0))

{

    handleClosure();

    return;

 }

# 替换为：

void ByteStreamFileSource::doGetNextFrame() {

if (feof(fFid) || ferror(fFid) || (fLimitNumBytesToStream && fNumBytesToStream == 0)) {

    //handleClosure();**

    //return;**

    fseek(fFid, 0, SEEK_SET);

 }

# 执行命令保存文件并退出。

:wq!

# 编译并安装

cd ..

./genMakefiles linux  #注意后面这个参数是根据当前文件夹下config.<后缀>获取得到的,与服务器架构等有关。

make -j8

# 编译完成后就会在当前目录下生成mediaServer 文件夹，有一个live555MediaServer可执行文件

# 防止推流丢帧

cd ../mediaServer

vi DynamicRTSPServer.cpp

在mediaServer的DynamicRTSPServer.cpp文件中，修改每一处OutPacketBuffer::maxSize的值，更改到800000，该版本有三处需要修改。

# 执行命令保存文件并退出。

:wq!

# 修改了代码后需要重新执行编译

cd ..

make clean

./genMakefiles linux  #注意后面这个参数是根据当前文件夹下config.<后缀>获取得到的,与服务器架构等有关。

make -j8

# 转换MP4文件，把需要推流的人体MP4视频文件上传到相应目录，执行命令转换成h264文件，相应参数请自行修改

ffmpeg -i test.mp4 -vcodec h264 -bf 0 -g 25 -r 10 -s 1280*720 -an -f h264 test1.264

//-bf B帧数目控制，-g 关键帧间隔控制，-s 分辨率控制 -an关闭音频， -r 指定帧率

# 把转换后的h264文件拷贝到${HOME}/live/mediaServer/路径下

# 启动推流

./live555MediaServer

# 启动完成会输出推流地址，其中rtsp_Url的格式是 rtsp://host:port/Data，host:port/路径映射到mediaServer/目录下，Data为视频文件的路径。例：rtsp://10.1.30.111:80/test1.h264

# 启动成功后该终端窗口会一直推流，请另开一个终端窗口进行后续步骤

二、模型获取&转换

# 进入案例路径，mindxsdk-referenceapps为前置步骤中下载的案例包

cd ${HOME}/mindxsdk-referenceapps/contrib/RTMHumanKeypointsDetection

# 在models路径下下载原始模型，下列链接可下载512x512的onnx模型文件

cd ./models

wget https://mindx.sdk.obs.cn-north-4.myhuaweicloud.com/mindxsdk-referenceapps%20/contrib/RTMHumanKeypointsDetection/human-pose-estimation512.onnx --no-check-certificate

# 进入"${RTMHumanKeypointsDetection代码包目录}/models/"目录，对"insert_op.cfg"文件做以下修改

related_input_rank: 0

src_image_size_w: 512 # onnx模型输入的宽，请根据对应模型进行修改,如使用本案例文档下载的原始模型，则不需要修改

src_image_size_h: 512 # onnx模型输入的高，请根据对应模型进行修改,如使用本案例文档下载的原始模型，则不需要修改

crop: false

# 使用ATC工具进行模型转换

atc --model=./human-pose-estimation512.onnx --framework=5 --output=openpose_pytorch_512 --soc_version=Ascend310B1 --input_shape="data:1, 3, 512, 512" --input_format=NCHW --insert_op_conf=./insert_op.cfg

三、编译运行案例

 # 修改RTMHumanKeypointsDetection/pipeline目录下的rtmOpenpose.pipeline文件中mxpi_rtspsrc0的内容。

 "mxpi_rtspsrc0": {

            "factory": "mxpi_rtspsrc",

            "props": {

                "rtspUrl":"rtsp://xxx.xxx.xxx.xxx:xxxx/xxx.264",      // 修改为自己所使用的的服务器和文件名，例：rtsp://10.1.30.111:80/test1.h264

                "channelId": "0"

            },

            "next": "mxpi_videodecoder0"

        },

# 注意检查om模型文件名是否和pipeline/rtmOpenpose.pipeline中的mxpi_tensorinfer0 插件 modelPath 属性值相同，若不同需改为一致。

       "mxpi_tensorinfer0":{

            "next":"mxpi_rtmopenposepostprocess0",

            "factory":"mxpi_tensorinfer",

            "props":{

                "dataSource": "mxpi_imageresize0",

                "modelPath":"./models/openpose_pytorch_512.om"//检查om模型文件名是否正确

            }

        },

# 若修改了模型的输入尺寸，还需要将 mxpi_imageresize0 插件中的 resizeWidth 和 resizeHeight 属性改成修改后的模型输入尺寸值；将 mxpi_rtmopenposepostprocess0 插件中的 inputWidth 和 inputHeight 属性改成修改后的模型输入尺寸值。

        "mxpi_imageresize0":{

            "next":"queue3",

            "factory":"mxpi_imageresize",

            "props":{

                "interpolation":"2",

                "resizeWidth":"512",//输入的宽，请根据对应模型进行修改

                "resizeHeight":"512",//输入的高，请根据对应模型进行修改

                "dataSource":"mxpi_videodecoder0",

                "resizeType":"Resizer_KeepAspectRatio_Fit"

            }

        },

        ......

          "mxpi_rtmopenposepostprocess0":{

            "next":"queue4",

            "factory":"mxpi_rtmopenposepostprocess",

            "props":{

                "imageSource":"mxpi_videodecoder0",

                "inputHeight":"512",//输入的高，请根据对应模型进行修改

                "dataSource":"mxpi_tensorinfer0",

                "inputWidth":"512"//输入的宽，请根据对应模型进行修改

            }

        },

#   将pipeline里面的 mxpi_videoencoder0 插件中的 imageHeight 和 imageWidth 更改为上传视频的实际高和宽。

        "mxpi_videoencoder0":{

            "props": {

                "inputFormat": "YUV420SP_NV12",

                "outputFormat": "H264",

                "fps": "1",

                "iFrameInterval": "50",

                "imageHeight": "720",#上传视频的实际高

                "imageWidth": "1280"#上传视频的实际宽

            },

# 本项目需要使用 mxpi_opencvosd 插件，使用前需要生成所需的模型文件。执行MindX SDK开发套件包安装目录下 operators/opencvosd/generate_osd_om.sh 脚本生成所需模型文件。

例：bash /home/work/MindX_SDK/mxVision-5.0.RC3/operators/opencvosd/generate_osd_om.sh

# 编译项目

cd ${HOME}/mindxsdk-referenceapps/contrib/RTMHumanKeypointsDetection

vi CMakeLists.txt

# 在target_link_libraries处添加：cpprest

例：target_link_libraries(main glog mxbase cpprest plugintoolkit mxpidatatype streammanager mindxsdk_protobuf)

cd ./plugins

bash build.sh

# 运行推理

bash run.sh

# 运行成功后如无报错会在当前路径下生成一个out.h264文件

# 转换为MP4文件

ffmpeg -i out.h264 -c copy output.mp4

四、案例展示

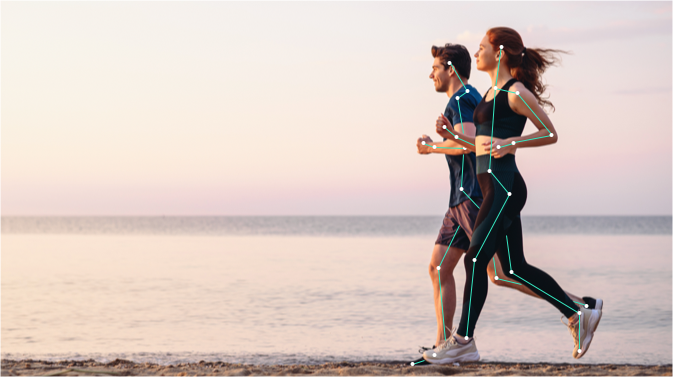

转换为MP4文件后，可以看到视频中的人体关键点

至此，实时人体关键点检测应用部署成功，以下是www.js3556.com科技技术工程师在实际操作过程中遇到的相关FAQ，供大家参考~

五、FAQ

①安装ffmpeg执行命令：./configure时报错：“Unable to create and execute files in /tmp. Set the TMPDIR environm”

➢该报错可能是环境问题

# 声明相关环境

export TMPDIR=~/tmp-ffmpeg

mkdir $TMPDIR

# 之后再执行./configure .......

②如果在使用Live555进行拉流时，依旧出现”The input frame data was too large for our buffer“问题，导致丢帧。

➢尝试进行下列优化

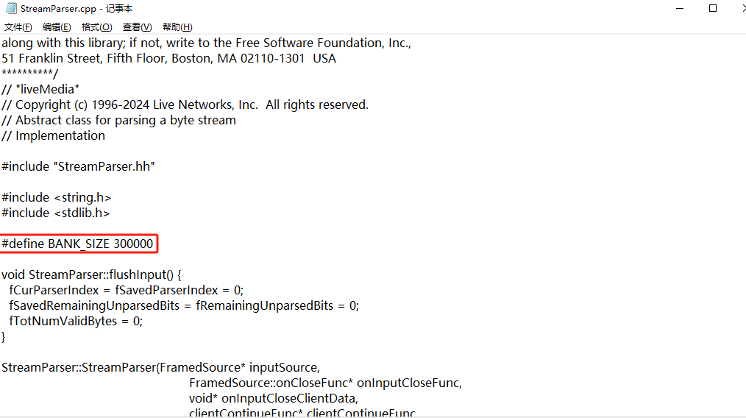

在“live/liveMedia/StreamParser.cpp”中扩展帧解析buffer大小，即BANK_SIZE，默认值为150k，根据传输的H264数据帧大小，至少设置为300k。否则超出大小，可能会被Live555抛弃。

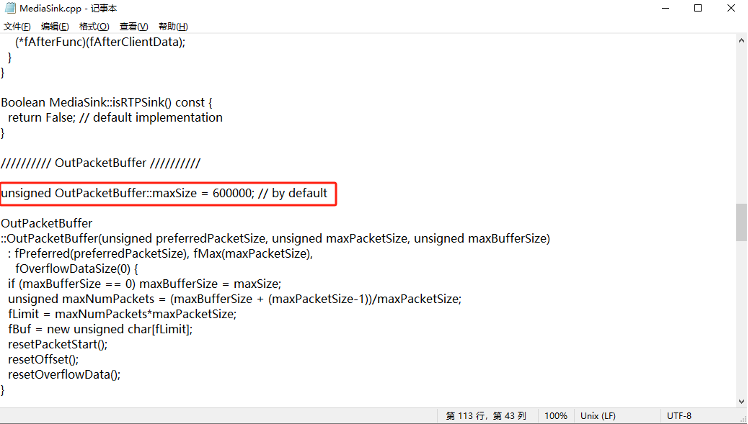

在“live/liveMedia/MediaSink.cpp”中增加OutPacketBuffer::maxSize大小，同样为了容纳超大帧数据，否则可能会导致数据丢失，设置为 600000。

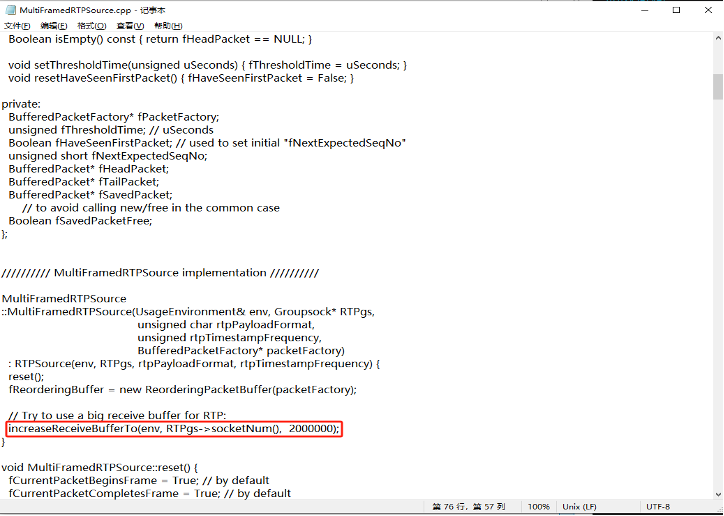

在“live/liveMedia/MultiFramedRTPsource.cpp”中增加socket发送缓冲区大小，即increaseSendBufferTo函数的参数值--increaseRecieveBufferTo(env, RTPgs-> socketNUm(), 2000000)”

结语

以上就是www.js3556.com科技EA500I边缘计算盒子基于昇腾Mind SDK实现实时人体关键点检测应用的全部操作内容，将持续推出更多基于昇腾AI芯片的边缘计算盒子和技术干货，欢迎大家持续关注和留言交流~
